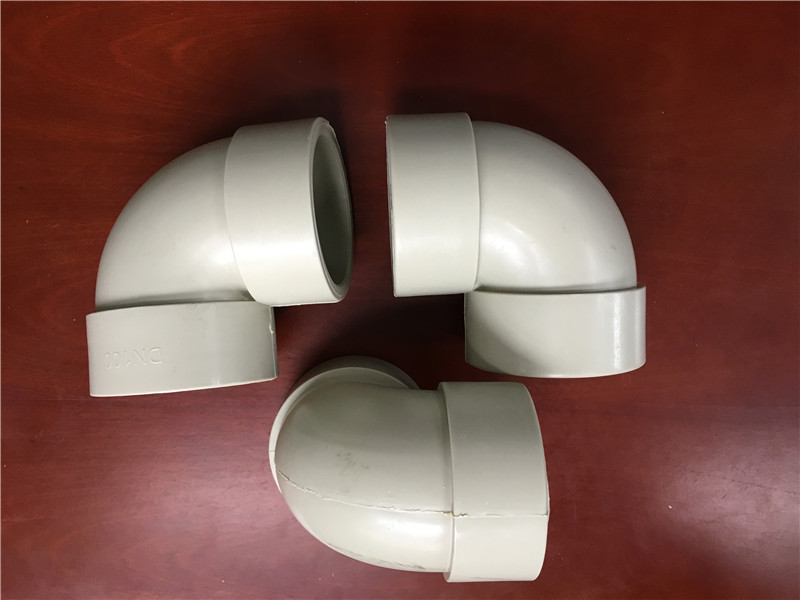

目前經(jīng)常使用的管道主要有三大類(lèi)。第一類(lèi)是金屬管，如內(nèi)搪塑料的熱鍍鑄鐵管、鋼管、不銹鋼管等。第二類(lèi)是塑復(fù)金屬管，如塑復(fù)鋼管、鋁塑復(fù)合管等。第三類(lèi)是塑料管，如PP—R(交聯(lián)聚丙烯高密度網(wǎng)狀工程塑料)。pph管件作為一種新型的水管材料，PPR管具有得天獨(dú)厚的優(yōu)勢(shì)，它既可以用作冷水管，也可以用作熱水管，由于其無(wú)毒、質(zhì)輕、耐壓、耐腐蝕，正在成為一種推廣的材料，PPR管不僅適用于冷水管道，也適用于熱水管道，甚至純凈飲用水管道。所以它的使用受到大關(guān)注接下來(lái)就讓我們了解pph管件使用注意事項(xiàng)。

    1、pph管件較金屬管硬度低、剛性差，在搬運(yùn)、施工中應(yīng)加以保護(hù)，避免不適當(dāng)外力造成機(jī)械損傷。在暗敷后要標(biāo)出管道位置，以免二次裝修破壞管道。

    2、pph管件5℃以下存在一定低溫脆性，冬季施工要當(dāng)心，切管時(shí)要用鋒利刀具緩慢切割。對(duì)已安裝的管道不能重壓、敲擊，必要時(shí)對(duì)易受外力部位覆蓋保護(hù)物。

    3、pph管件長(zhǎng)期受紫外線(xiàn)照射易老化降解，安裝在戶(hù)外或陽(yáng)光直射處必須包扎深色防護(hù)層。

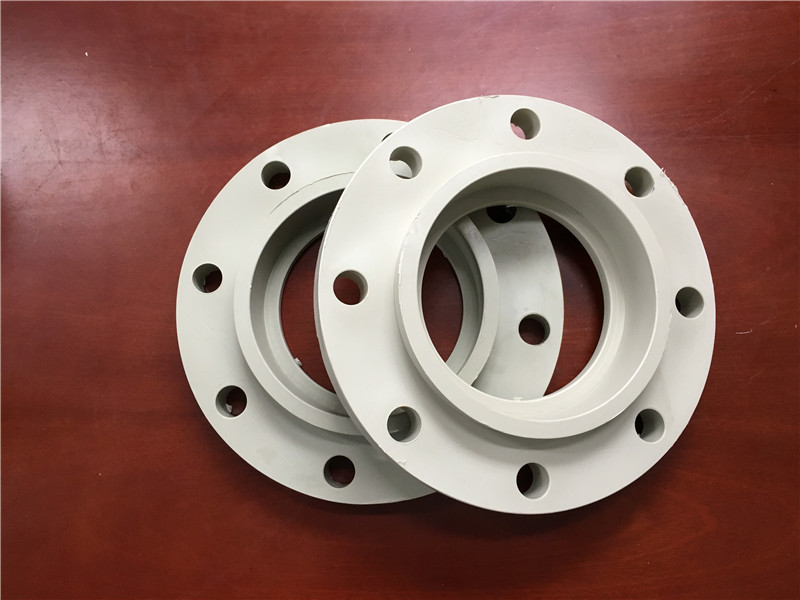

    4、pph管件除了與金屬管或用水器連接使用帶螺紋嵌件或法蘭等機(jī)械連接方式外，其余均應(yīng)采用熱熔連接，使管道一體化，無(wú)滲漏點(diǎn)。

    5、pph管件的線(xiàn)膨脹系數(shù)較大(0.15mm/m℃)，在明裝或非直埋暗敷布管時(shí)必須采取防止管道膨脹變形的技術(shù)措施。

    6、管道安裝后在封管(直埋)及覆蓋裝飾層(非直埋暗敷)前必須試壓。冷水管試壓壓力為系統(tǒng)工作壓力的1.5倍，但不得小于1MPa；熱水管試驗(yàn)壓力為工作壓力的2倍，但不得小于1.5MPa。試壓時(shí)間與方法技術(shù)規(guī)程規(guī)定。

    pph管件的特性

    物理性能：純PPh是半透明的象牙白色，蠟狀；為無(wú)毒、無(wú)臭、無(wú)味的乳白色高結(jié)晶聚合物，密度為0.90-0.91g/cm3, 是通用塑料中輕的一種。成型收縮率:1.0-2.5% 對(duì)水特別穩(wěn)定，24小時(shí)在水中的吸水率為0.01%，成型性好，但收縮率大，制造厚壁制品容易凹陷。制品表面光澤度好，容易著色。

    力學(xué)性能：PPh的結(jié)晶度高，結(jié)構(gòu)規(guī)整，具有良好的力學(xué)性能，其強(qiáng)度和硬度、彈性都比較好，但在室溫和低溫下沖擊強(qiáng)度較差，分子量增加的時(shí)候，沖擊強(qiáng)度也增大，但成型加工性能變差。PPh突出的性能是抗彎曲疲勞性。干摩擦系數(shù)與尼龍相似，在潤(rùn)滑油下不如尼龍。

    熱性能：聚丙烯的燃燒熱很高，很難制成阻燃級(jí)產(chǎn)品，PPh具有良好的耐熱性，熔點(diǎn)在164-170℃，制成的制品可在100℃以上溫度進(jìn)行消毒滅菌；在不受外力的情況下150℃也不變形。但低溫時(shí)變脆,不耐磨,易老化.脆化溫度為–35℃?？稍?00度左右長(zhǎng)期使用.PPh不適合0oC以下使用。

    化學(xué)性能：PPh的化學(xué)穩(wěn)定性很好，除了強(qiáng)氧化劑和非性溶劑能使PPh降解外，(例:濃硫酸、濃硝酸、發(fā)煙硫酸、發(fā)煙硝酸、鉻酸溶液、鹵素、苯、四氯化碳、氯仿)，PPh對(duì)化學(xué)侵蝕有很強(qiáng)的抵抗力。濃度較低的溶液則對(duì)PPh無(wú)害。但低分子量的脂肪烴、汽油、二甲苯、氯化烴等能使PPh軟化和溶脹。共聚物溶脹程度比均聚物高。PPh從這類(lèi)溶劑中取出后，其尺寸又會(huì)恢復(fù)原狀。由于PPh表面惰性大，如果不采用火焰處理或類(lèi)似技術(shù)，很難在PPh上進(jìn)行印刷、涂漆及粘合
